EnterPriseArchitect Guia y trucos adicionales

Enterprise Architect

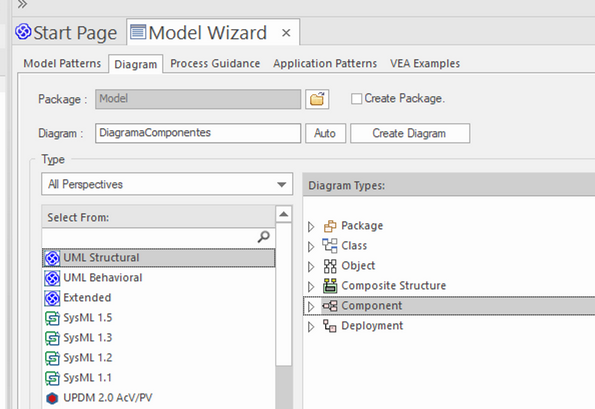

Diagrama de componentes

LOS ESTEREOTIPOS SON OPCIONALES

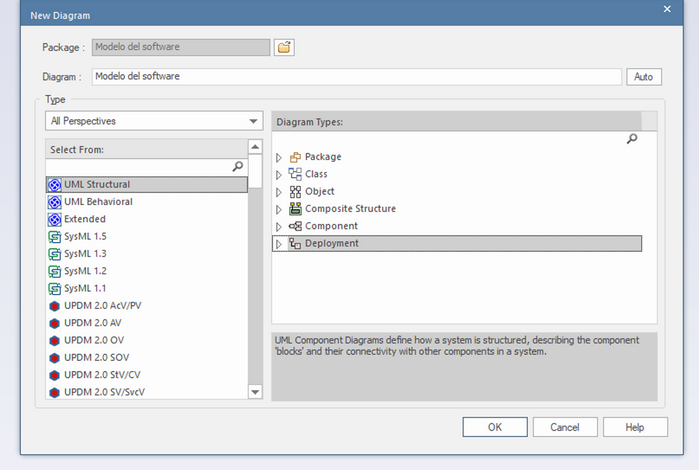

Diagrama de despliegue

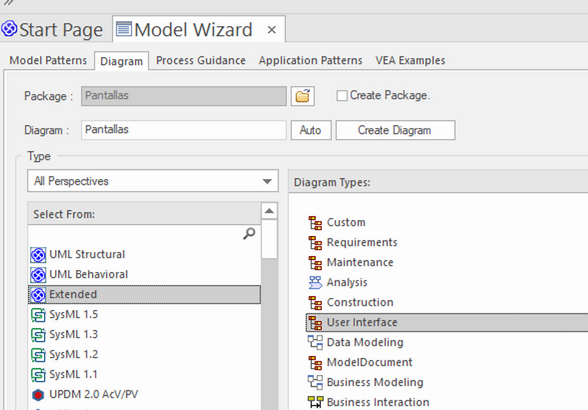

Creacion de “Pantalla” con EA

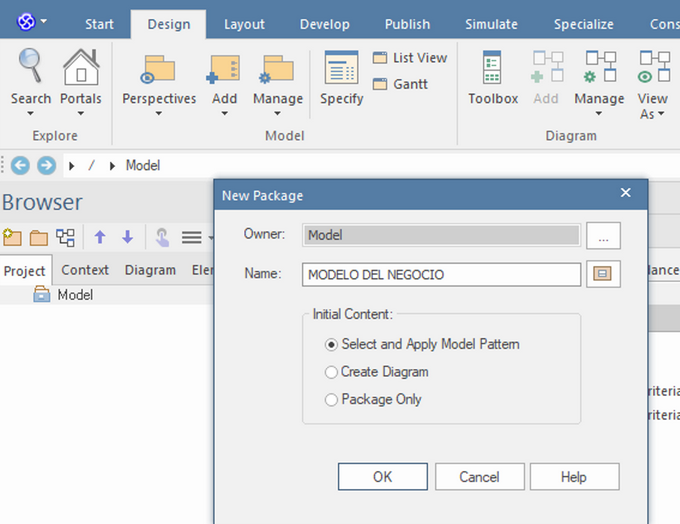

# 1 DIAGRAMA de casos de uso en enterprise architect

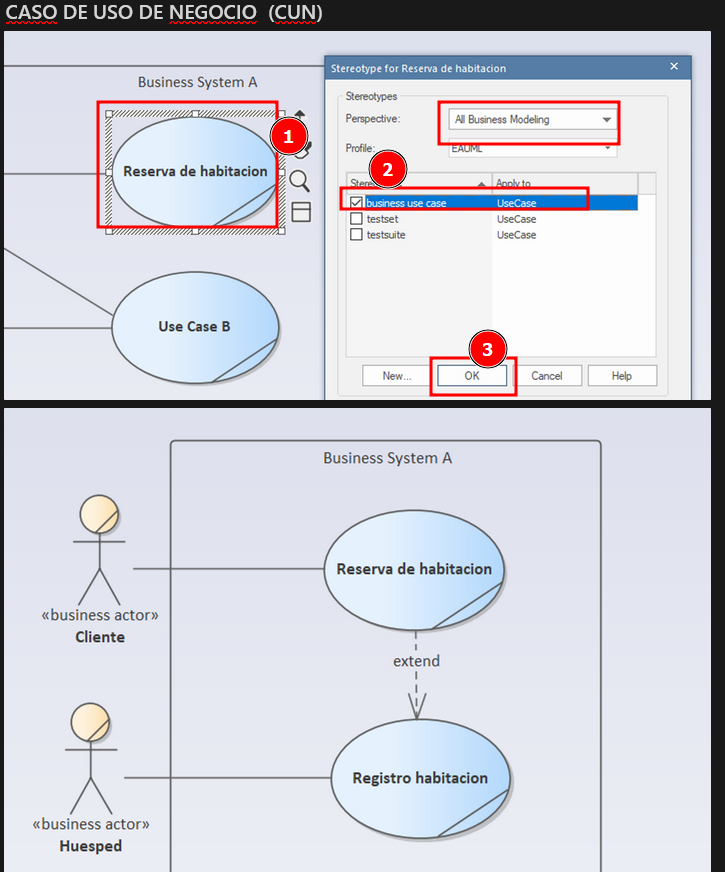

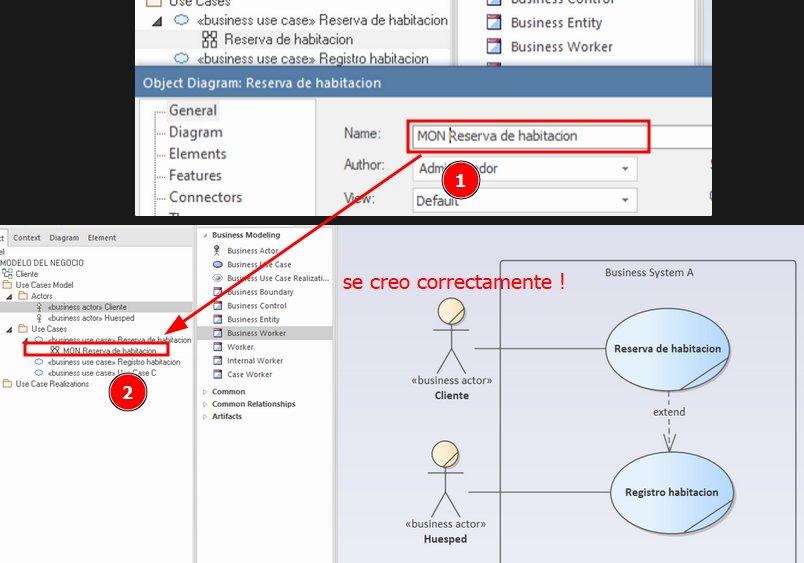

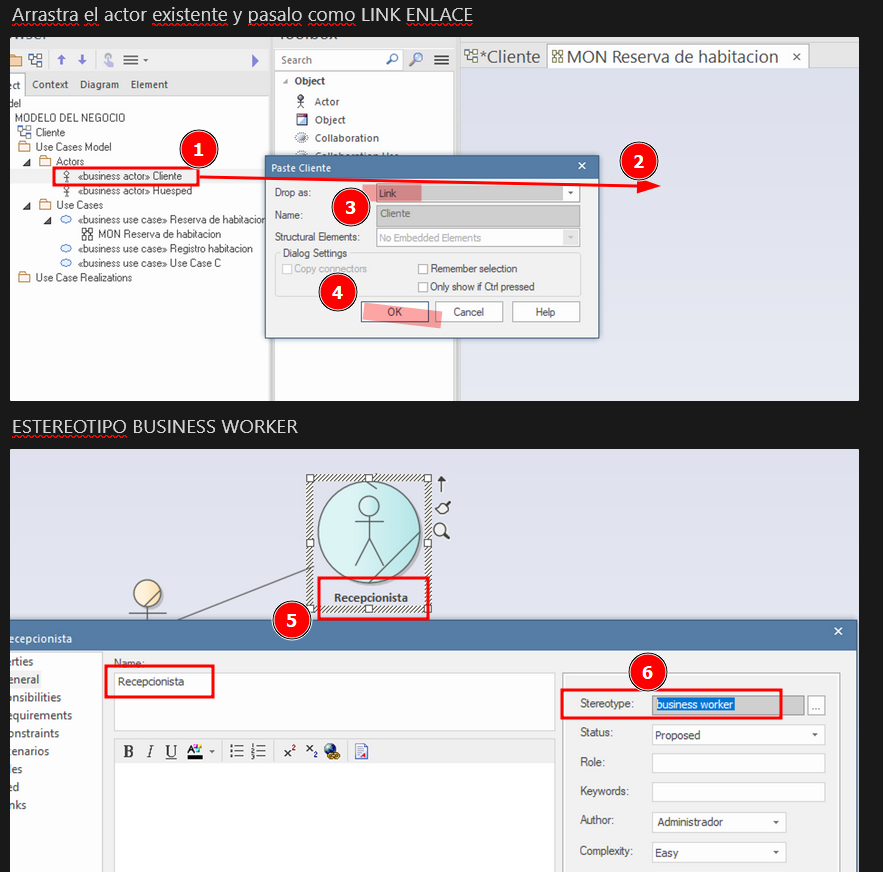

CUN Y MON objetos de negocio

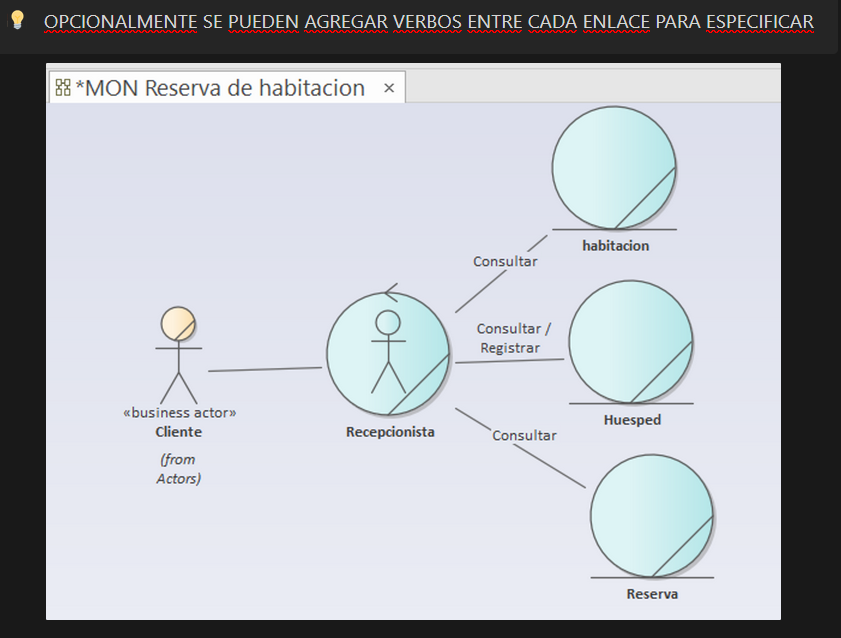

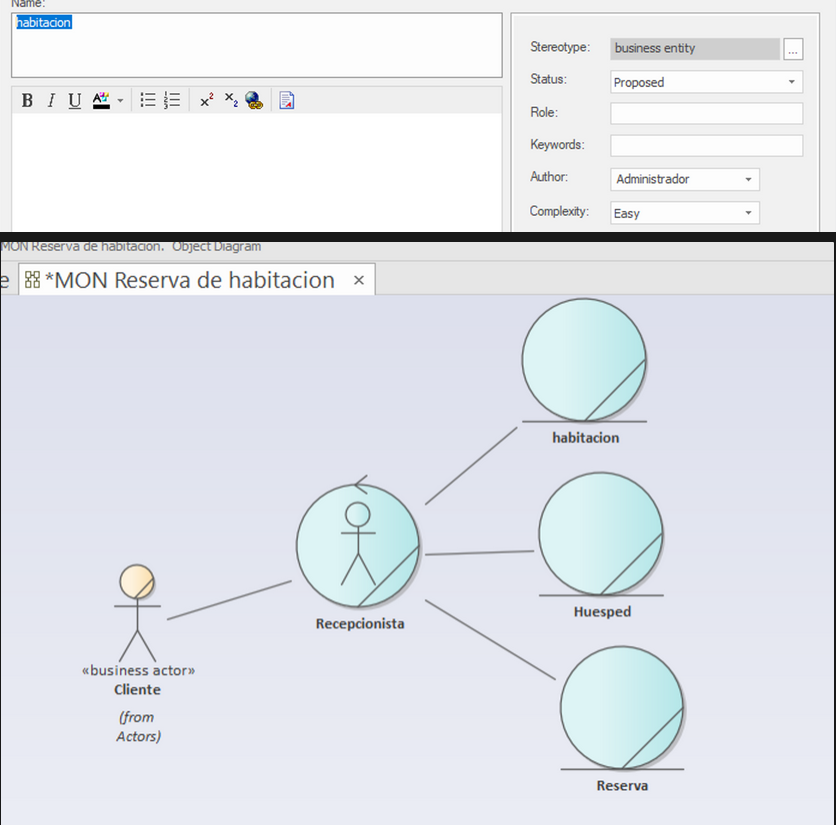

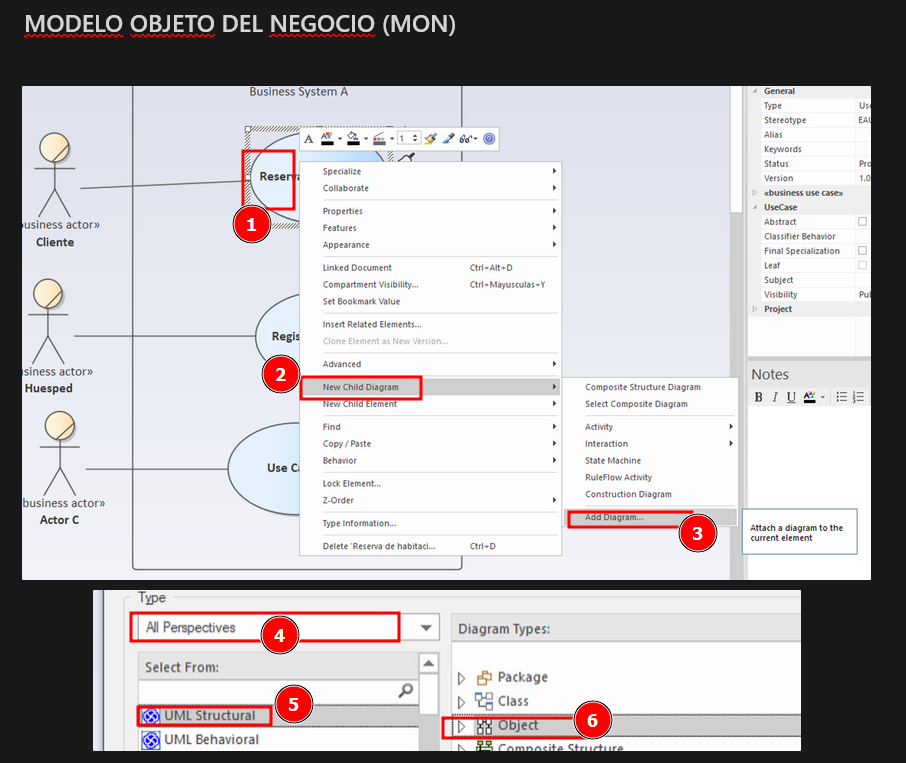

DIAGRAMA MON

Ejemplo hecho en clase:

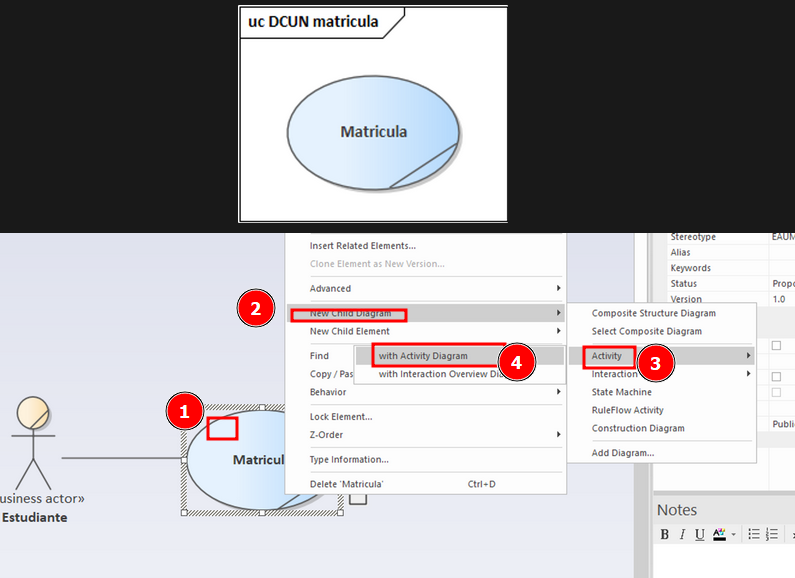

2 DIAGRAMA DE ACTIVIDAD

1. no se utilizan preguntas en los rombos de decisiones, sino se utilizan las respuestas a dicha decisión encima de las flechas que salen de dicho rombo
   1. ejemplo:
      1. flecha 1 : esta listo
      2. flecha 2 : no esta listo
      3. lo anterior estaría encima de cada linea que sale del rombo, y no se utilizarán preguntas nunca según la sintaxis correcta de UML
2. de una actividad solo puede salir una flecha y a una actividad solo le puede llegar una sola flecha, para ello se usa una barra de sincronización con el fin de que solo le llegue una flecha

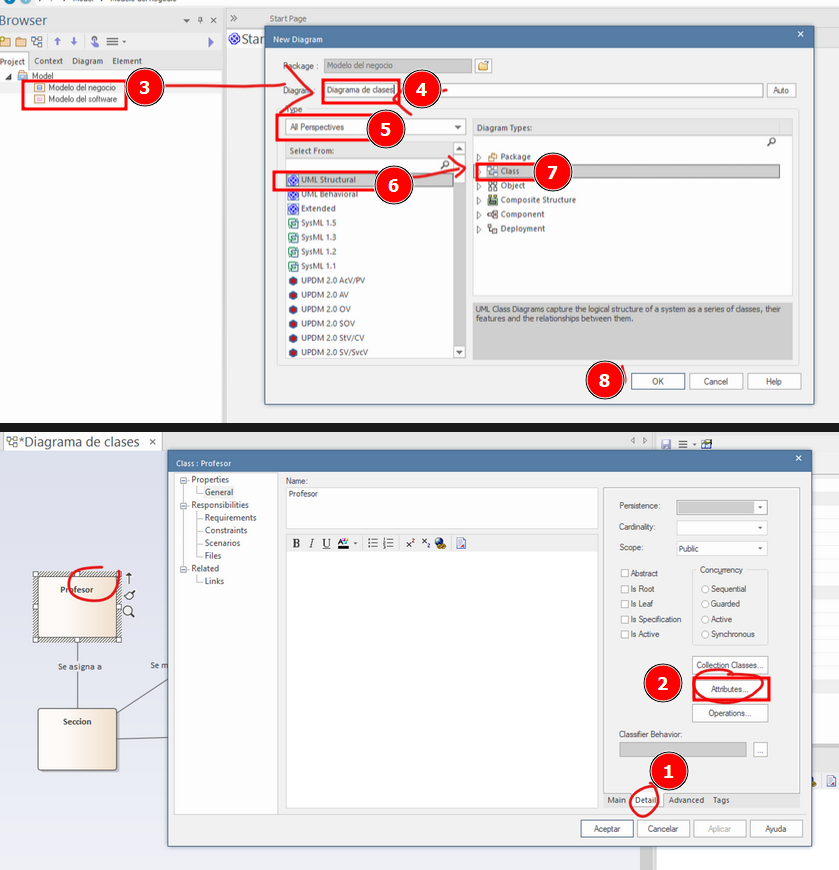

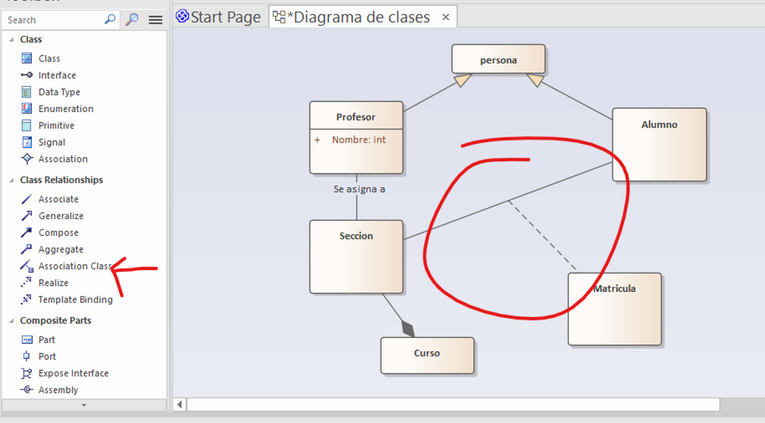

3 DIAGRAMA de clases en enterprise architect

Los adornos son opcionales y dependen del disenador

el adorno de rol o funcion se pone unicamente cuando hay duda, no hay una regla de leer izquierda oderecha, sino por el que tiene sentido logico.

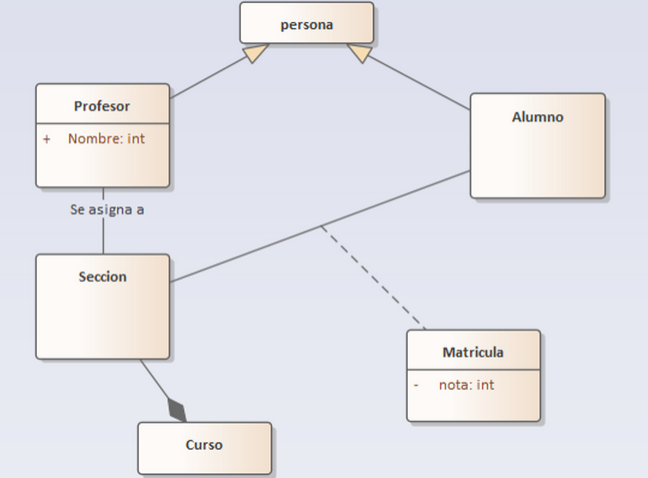

diagrama de ejemplo:

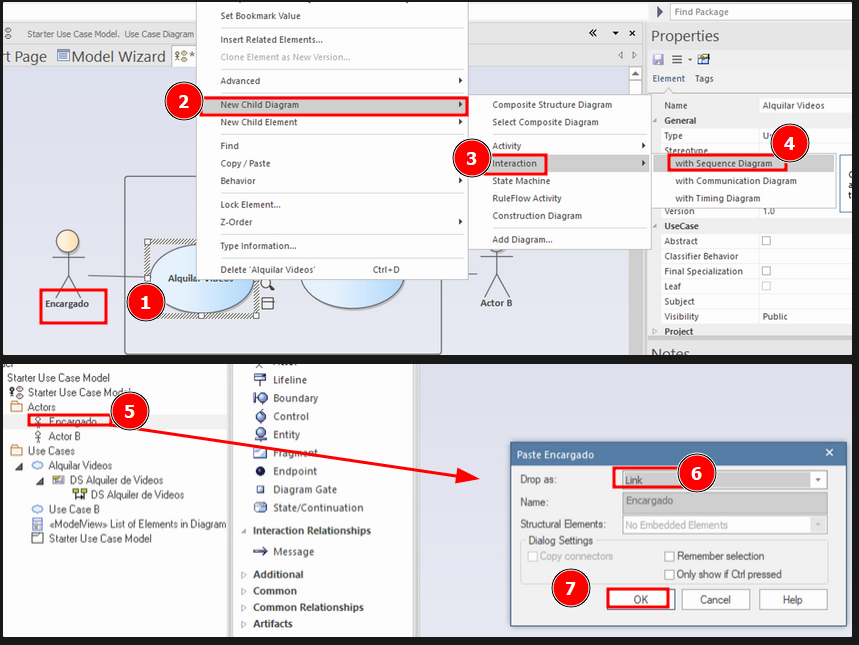

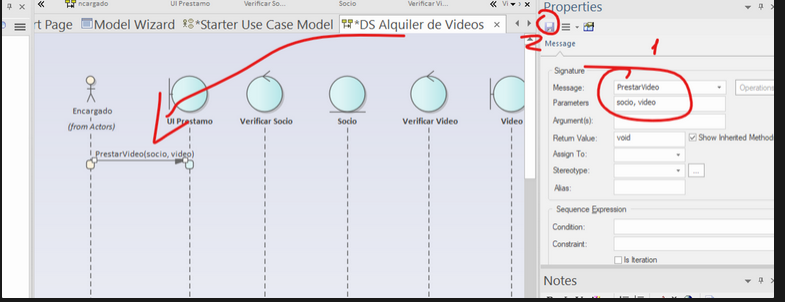

Diagrama de caso de uso hacia diagrama de secuencia

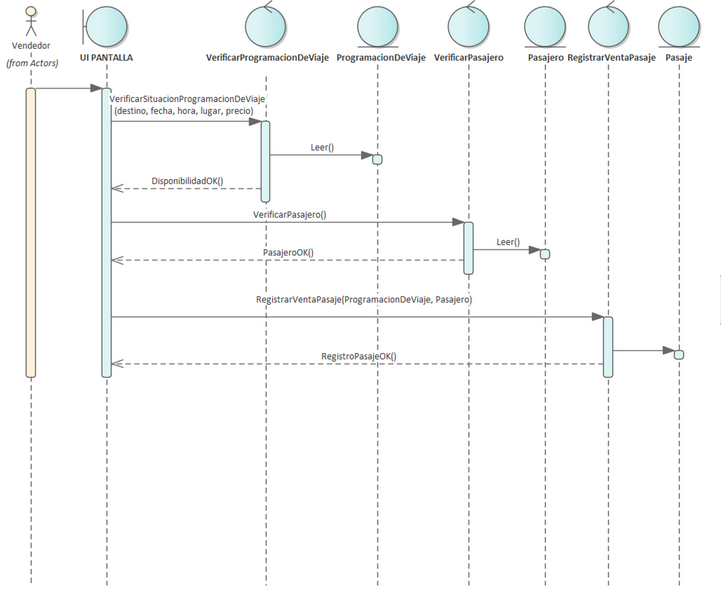

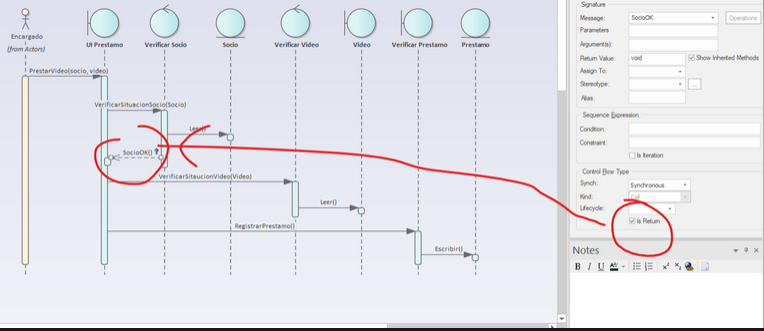

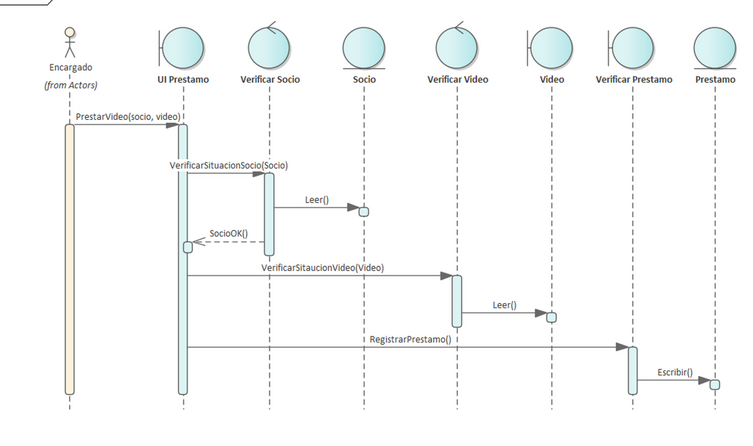

ejemplos

Trucos EA

Dark mode

Mostrar nombre del parametro en un diagrama de clases

https://stackoverflow.com/questions/3276399/enterprise-architect-sparx-systems-add-parameter-name-and-type-in-parameter

diagram -> properties -> features -> show parameter detail -> (full)

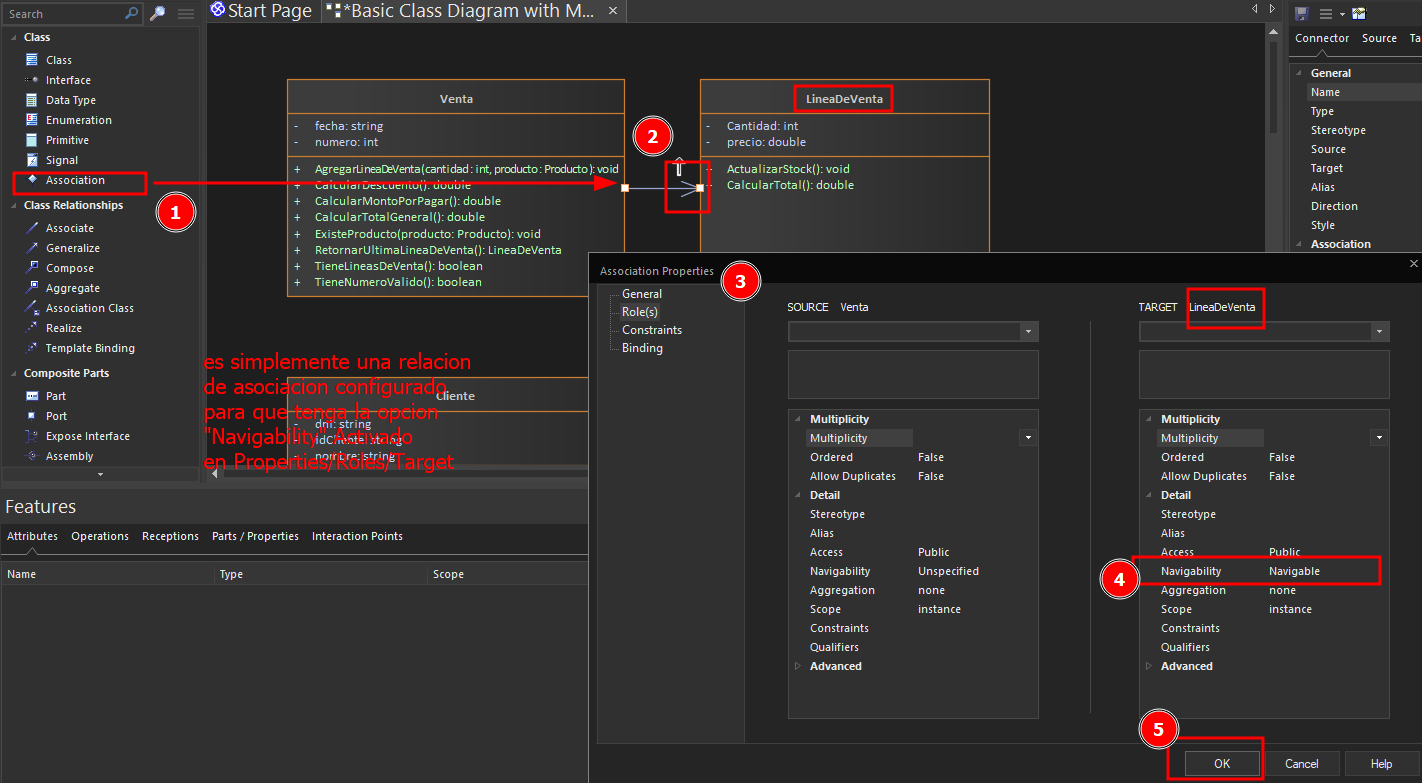

Flecha navegable y multiplicidad

en el mismo recuadro de “Roles” tambien puedes configurar la multiplicidad de ambos extremos de la asociacion
